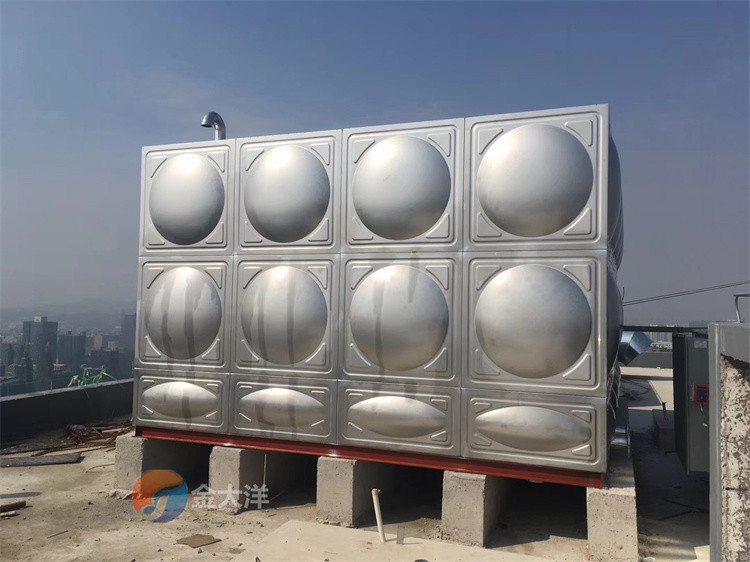

东莞松山湖酷派天安云谷不锈钢水箱

不锈钢水箱说明

一．技术要求

（1）、水箱规格尺寸，依据需方提供的图纸（或变更单）要求的尺寸进行供货安装，依据需方水箱大样图进行水箱接口附件的设置；在箱体安装完成后，水箱接口须有需方技术人员到现场根据图纸共同确认接口位置之后再焊接安装到位，确保准确性。

（2）、水箱储水量达到图纸设计要求。

（3）、水箱箱体外观方正美观；水箱外表面应光洁、无明显划痕、无污垢、箱板之间缝隙均匀；内部焊缝饱满无夹渣、无气孔、无裂痕现象。

（4）、满水试验：水箱制作完毕后，具备条件的情况下，将水箱充满水，静置2至3小时后，不漏水为合格，若发现有漏水的地方，须重新焊接，再进行试验，直到试验合格。

二. 材料选用

（1）板厚配置：

参照最新国标图集12S101进行配置，水的压强和水箱高度成正比，板厚取值按图集中同高度水箱数据配置即可，故按下列配置板厚：

11m*5m*2m（h）水箱底板厚2.0MM，侧下2.0MM，侧上1.5MM，顶盖板1.2MM。

5m*4m*2.5m(h)水箱底板厚2.5MM,侧下2.5MM，侧中2.0MM，侧上1.5MM,顶盖板1.2MM。

（2）材质要求:水箱箱体板材采用标准的凹凸冲压板组装焊接成型。箱体及内部拉筋材质采用SUS304不锈钢板，板材、拉筋等与水接触的补位化学性能均符合《GB/T17219-1998不锈钢食具容器卫生标准》，《GB/T17219-1998生活饮用水输配水及防腐材料的安全性评价标准》，不锈钢板材原材料产地为太钢；

（3）水箱附件：除水箱箱体外的下列附件均由水箱厂家提供安装到位。水箱附件：进水、储水、溢流、排污接口法兰、检修人孔、水箱不锈钢爬梯、透气口、有机玻璃水位计（选配）、10号槽钢制作的底座（做防锈漆），具体水箱附件按需方提供的水箱大样图进行水箱接口附件的设置。

（3）焊接要求：采用带氩气保护的不锈钢钨极氩弧焊进行安装焊接，（焊丝材料比母材采用等强或高强级别，可选择焊丝材质为ER-308L）

三．施工要求

（1）、需方负责预制水箱混凝土基础，基础水平度不超过±5mm

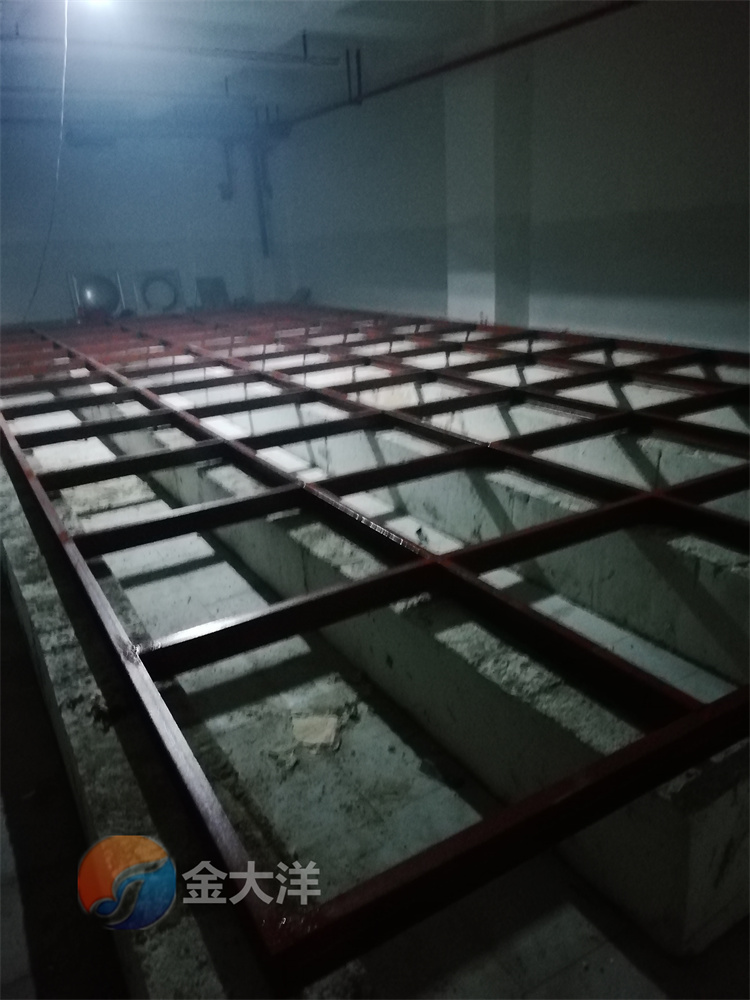

（2）、供方负责10号槽钢制作水箱底座，底座制作完成做防锈漆进行防腐处理。

（3）、供方负责水箱箱体安装成形，水箱附件：进水、储水、溢流、排污接口法兰、检修人孔、水箱不锈钢爬梯、透气口、有机玻璃水位计（选配），由供方安装到位。

（4）、水箱安装，需方提供距安装位置50米以内的电源给供方进行安装作业；材料吊运如需要用到塔吊等，需方给与协调使用。

四.供货周期

 合同签订并收到的定金算起，15日内可进场安装，安装工期25个工作日内完成。

五.保修期

水箱保修二年，终生负责维修（不可抗拒因素及人为因素除外）

                                  深圳市金大洋实业有限公司
