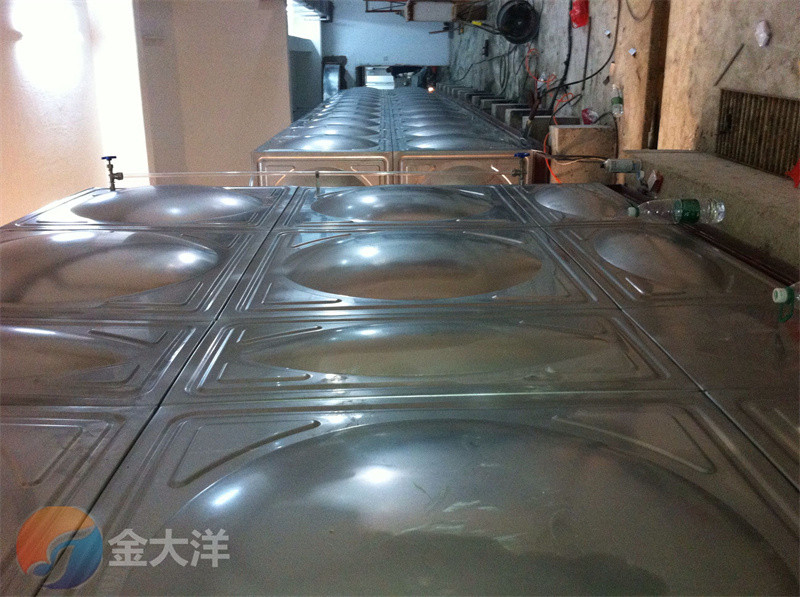

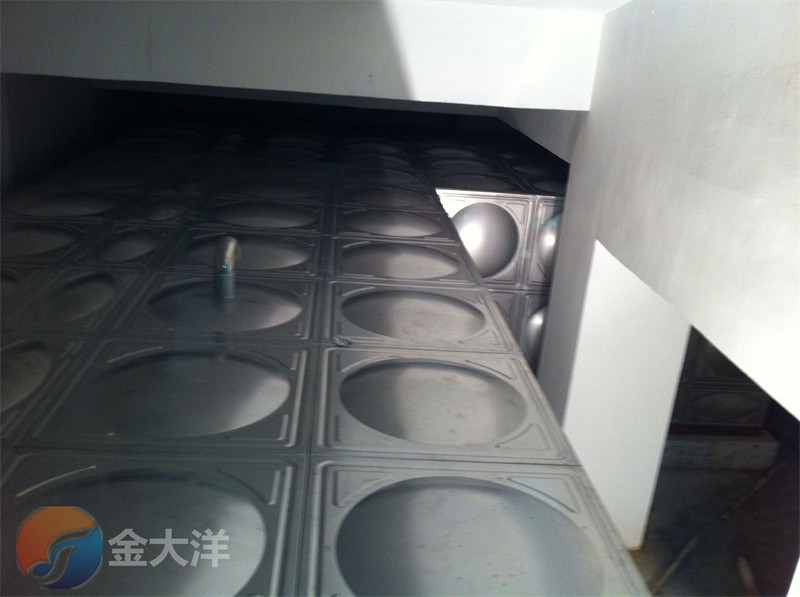

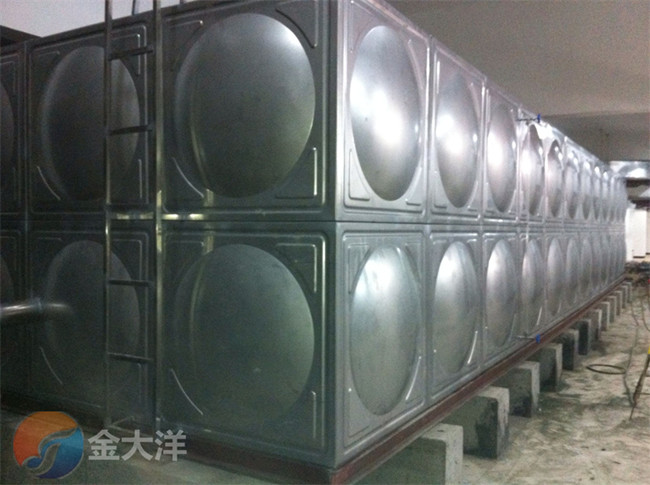

深圳公明不锈钢水箱案例

生活水箱3（150m³）

14m*(7.5m\3.5m)*2.5m

单位

数量

单价

金额（元）

备注

 台

1

选用SUS304材质

参照国标图集，所选用食品级SUS304不锈钢冲压模块和SUS304不锈钢内加强筋制作组合式不锈钢水箱，其不锈钢材料板厚及配套材料如下：

1. 水箱顶部的组合冲压模块板厚为1.2mm（不锈钢板厚负差10%）

2. 水箱侧上（一米高）的组合冲压模块板厚为1.5mm（不锈钢板厚负差10%）

3. 水箱侧中（一米高）的组合冲压模块板厚为2.0mm（不锈钢板厚负差10%）

4. 水箱侧下（半米高）的组合冲压模块板厚为2.5mm（不锈钢板厚负差10%）

5. 水箱底平板厚为2.5mm（不锈钢板厚负差10%）

6. 水箱内导流板采用304不锈钢平板厚1.2mm（不锈钢板材实际厚度1.0mm）

7. 根据图纸设置[10槽钢底架、液位计、检修人孔、外爬梯、透气口；进水口、溢流口、出水口、排空口的不锈钢法兰接口或内螺纹接口。
