详解不锈钢水箱的内部结构

来源:    发布时间: 2019-04-19    阅览次数:539231 次

详解不锈钢水箱的内部结构

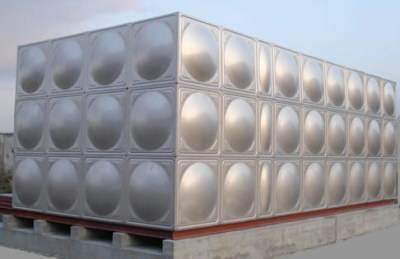

不锈钢水箱外形(如图1)所示



                       (如图1)

         外观方正,大方美观,那么它的内部是什么样的?储水后承受力会把水箱撑坏吗?其实正确设置不锈钢水箱板材和内部支撑,水箱是绝对不会撑坏的,特别牢固!

板厚配置:

        2米高的水箱依据最新国标图集《12S101》,底板厚度为2.0MM,侧板下层(1米高)厚度2.0MM,侧板上层(1米高)厚度1.5MM,顶板厚度1.2MM;

        3米高的水箱依据最新国标图集《12S101》,底板厚度为2.5MM,侧板下层(1米高)厚度2.0MM,侧中(1米高)厚度2.0MM,侧板上层(1米高)厚度1.5MM,顶板厚度1.2MM。

        不锈钢水箱内部结构包括:纵向、横向304不锈钢角钢拉筋,304不锈钢角钢立柱,304不锈钢斜拉筋。

       纵向、横向304不锈钢角钢拉筋(如图2),纵向横向拉筋为四个面对称设置,间距为1米(如长宽高有0.5米规格的模块则该处应为0.5米间距)。



                                                                   (如图2)

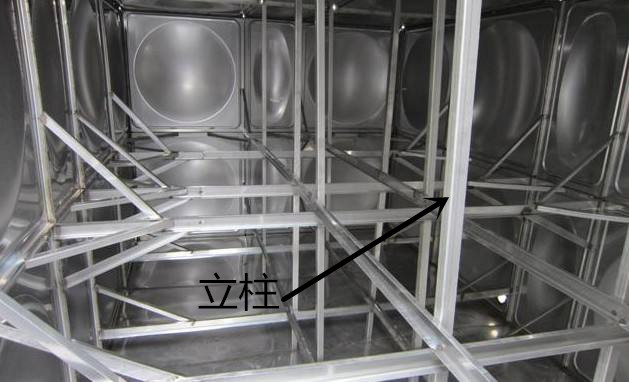

304不锈钢角钢立柱(如图3),立柱间距为1米(如长宽有0.5米规格的模块则该处应为0.5米间距)。


                                                                         (如图3)

       304不锈钢斜拉筋(如图4),斜拉筋在纵横拉筋与侧板连接处额外设置4条对称的不锈钢角钢支撑,最好在以纵横拉筋往上下左右四个方向距离差333mm处设置,使水箱箱体收到的拉筋拉力为均匀受力。


                                                                         (如图4)

        上述为图片展现不锈钢水箱内部结构详解,如有疑问,参阅本站全套不锈钢水箱CAD图!

        本文版权所有深圳不锈钢水箱厂家——深圳金大洋实业!
