详解不锈钢消防水箱的内部构造?

来源:深圳金大洋水箱厂    发布时间: 2019-05-26    阅览次数:485 次

不锈钢消防水箱常规的采用方形设置,容积上可达到可以达到设计所需的容积,箱体由304不锈钢冲压模块组成,冲压模块结构图如下,尺寸为1米长1米宽的正方形模块,或1米长0.5米宽的长方形模块,又有边长为0.5米的正方形模块,常见的为这三种模块尺寸。模块中间冲压成圆形(椭圆形)凸球状,属于预应力设计的造型,经过预应力设计的冲压模块储水后不变形,外形十分美观。

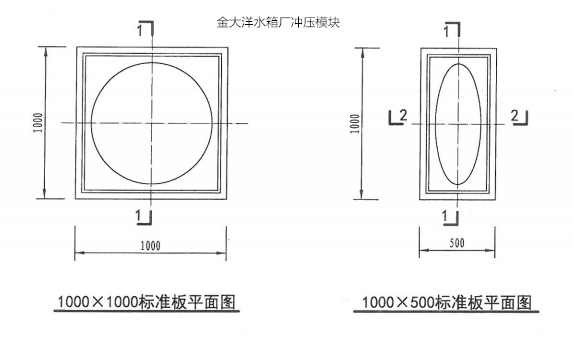

不锈钢消防水箱冲压模块

不锈钢消防水箱内部结构为不锈钢加强筋拉杆。横向拉杆的设置要求是1.5米高2米高的水箱,侧面中部设置一层横向拉杆。2.5米高和3米高的水箱设置二层横向拉杆。纵向拉杆为间距1米的矩阵立柱,如果水箱尺寸上有半米宽的冲压板,则间距调整为0.5米。

设置好立柱和横拉杆之后,需要在横拉杆的端部设置上下左右四个方向的斜置拉杆,一端焊接于冲压板上,一端焊接于横拉杆上。

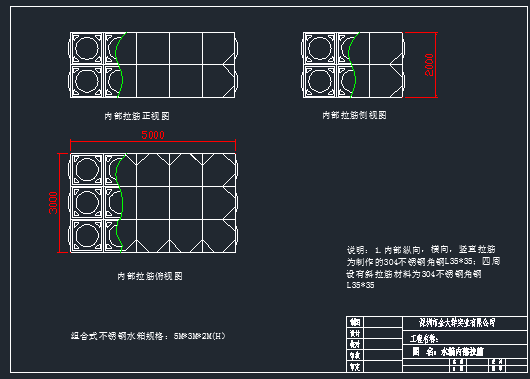

下图为不锈钢消防水箱的内部结构图,采用剖视图直观显示消防水箱的内部构造。不锈钢消防水箱结构图
