本站提供全套18立方米不锈钢水箱图纸,供用户赏析!

来源:深圳金大洋水箱厂    发布时间: 2021-07-12    阅览次数:250 次

本站提供全套18立方米不锈钢水箱图纸,供用户赏析!该水箱的实际规格为:长度3米,宽度3米,高度1.5米。水箱板材配置如下:

1.水箱底部平板,厚度2.0MM

2.水箱侧下冲压板,厚度2.0MM

3.水箱侧上冲压板,厚度1.5MM

4.水箱顶盖板冲压板,厚度1.2MM

另外不锈钢水箱设置了所需的水箱附件。

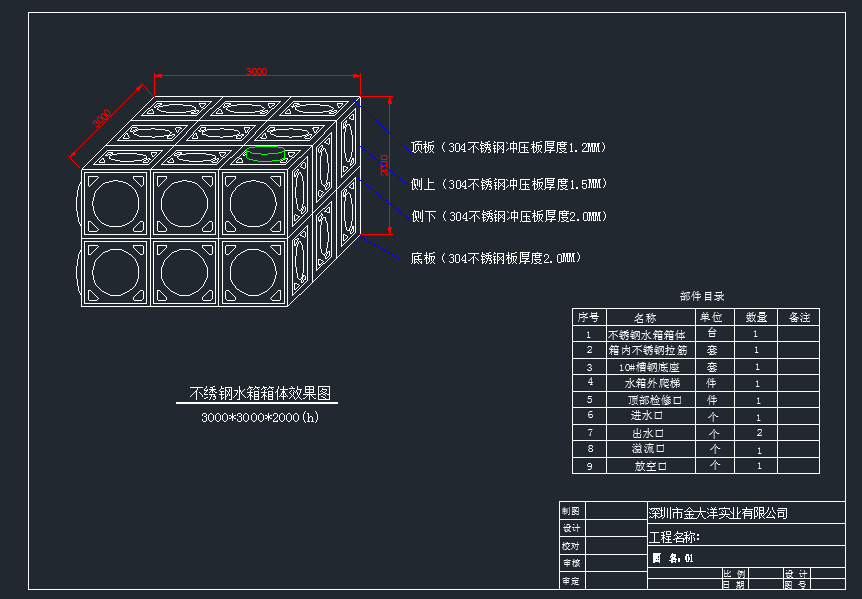

不锈钢水箱箱体图如下:
不锈钢水箱箱体图

不锈钢水箱内部结构剖析图
不锈钢水箱内部结构剖视图

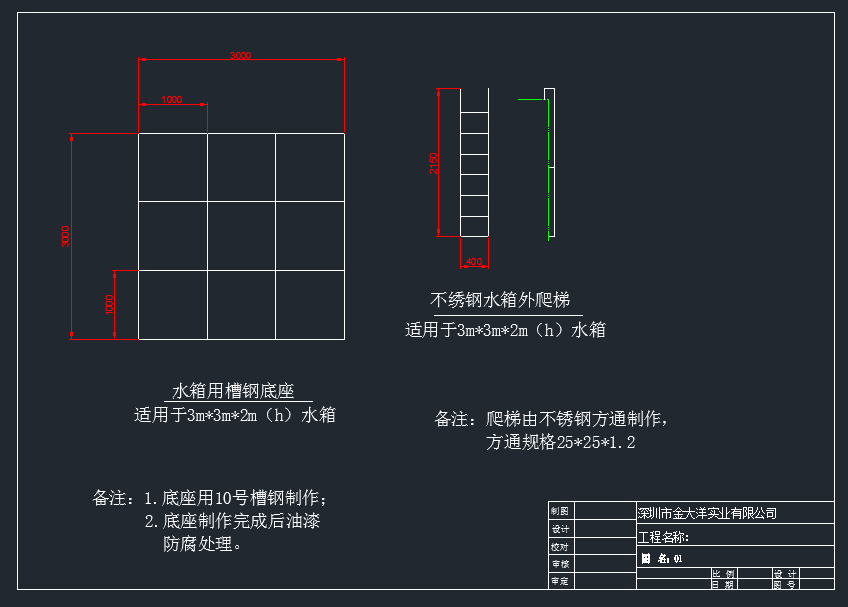

不锈钢水箱附件图如下:
水箱附件图纸
本文由深圳水箱厂家——深圳市金大洋实业有限公司原厂提供,版权所有,侵权必究!
