组合式水箱

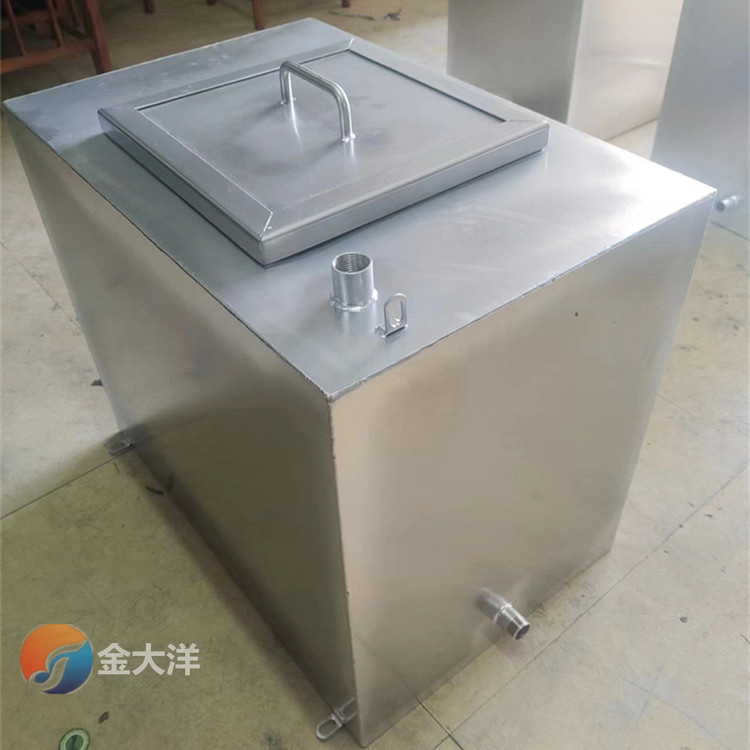

【产品名称】组合式不锈钢水箱
【产品规格】0.5t-2000t
【产品单位】吨

组合式不锈钢水箱是国家建筑材料工业局和建设部推荐的产品，完全符合国家建筑工业局标准JC658．1—1997的技术性能要求。该水箱经国家有关部门检测，水箱符合GB/T17219-98《生活饮用水输配水设备及防护材料的安全性评价规范》要求，水质符合国家《生活饮用水标准》（GB5749-85）。广泛适用于工矿、企事业单位、住宅、宾馆、饭店等建筑，作为生活饮用水、中水处理、消防用水及其他用水储水设施。

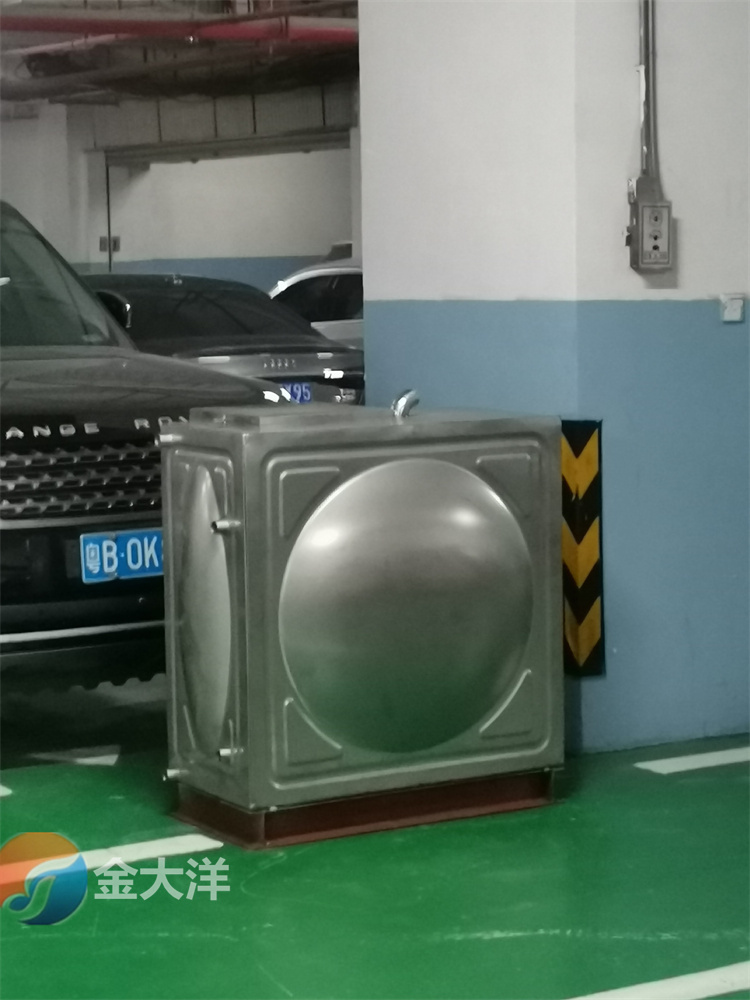

组合式不锈钢水箱的结构：

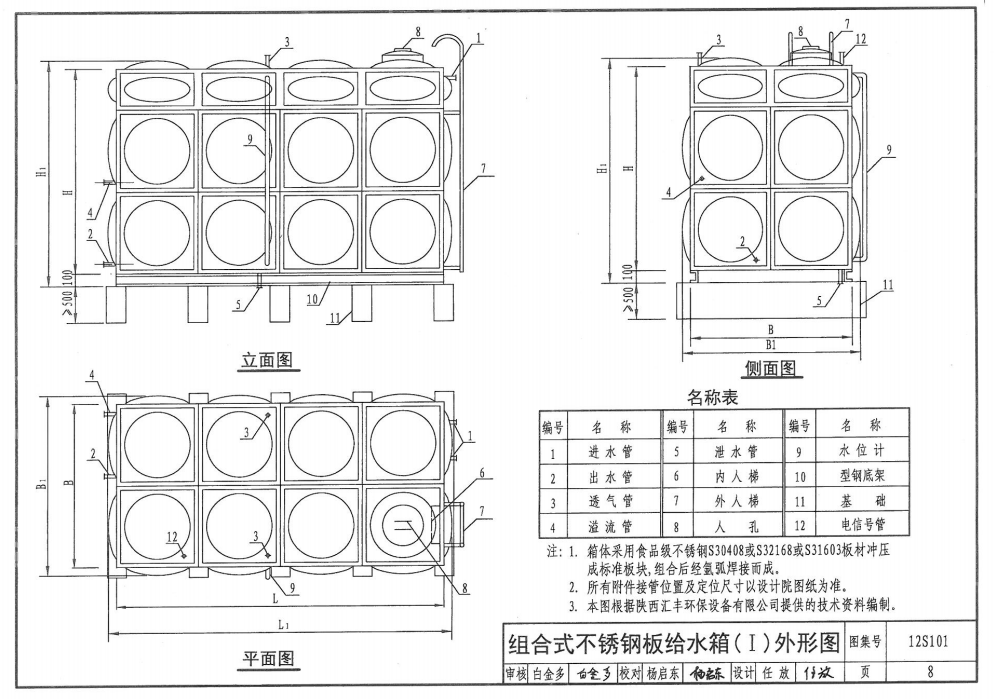

组合式不锈钢水箱，包括槽钢底座，箱体，及水箱附件，结构图如下。

组合式不锈钢水箱的壁厚要求：

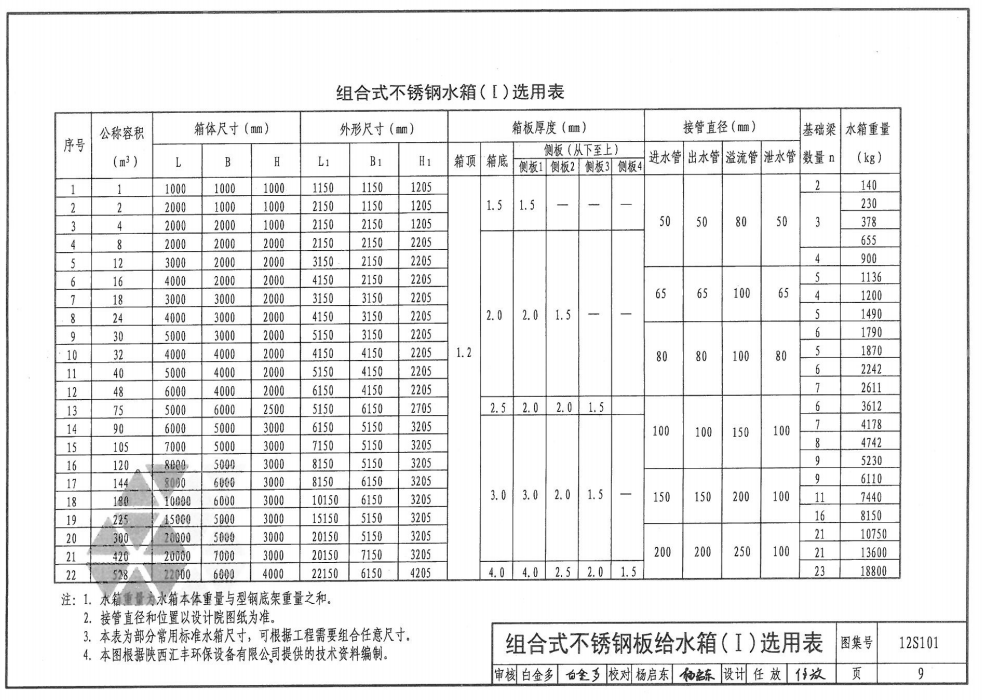

 水箱壁厚是箱体部位自下而上，壁厚由“厚”到“薄”，组合式不锈钢水箱壁厚规格表如下。

组合式不锈钢水箱制作及安装工艺：

1、 根据用户要求及用户现场管路情况设计技术图样，设计出组合式不锈钢水箱图纸。

2、 材料选用：

 2．1根据GB9684-88《不锈钢食具容器卫生标准》及GB17219-1998《生活饮用水输配水设备及防护材料的安全性评价标准》进行选材。

2．2组合式不锈钢水箱材料均为SUS304-2B不锈钢。

3、 预制

 3．1材料表面采取保护措施，防止刮花。

 3．2材料剪切

 3．2．1 按水箱设计图样要求划线，尺寸1060×1060，1060×560，560×560。

 3．2．2 采用剪切机剪切下料，先校准尺寸，首块板剪下并检验合格后，方可成批下料，剪切边缘打磨光滑。

 3．2．3 冲角，校正模具，型板冲去四角达到设计要求。

3．3 压型

根据不同的板型尺寸选用相应模具，先用边料试模，校正后，放置下料工件逐张压制成形。

  3．4 折边、按水箱角部拼装要求数量，在专用工装上折成二边或一边45度。

  3．5 入库

型板检验合格后，包装入库。

  3．6 组合式不锈钢水箱部件制作

  3．6．1 按水箱尺寸配割焊接槽钢支架，表面做好防腐油漆处理。

  3．6．2 装配焊接管法兰及人孔，检验合格后备用。

4、 安装

4．1 箱体现场组装及点焊

按设计图样装配点焊水箱底支架，校平后，拼焊箱体底板，接着从底层开始拼焊箱侧板及加强筋，最后拼焊箱顶及加强筋。

  4．2 箱体施焊

箱体型板及加强筋组装后，检验合格，氩弧焊施焊。

  4．3 箱体附件装配焊接

按图样尺寸及方位，划人孔、工艺管口及扶梯方位尺寸，经确认后开孔、工艺接管及扶梯，氩弧焊接。焊后应配洗或抛亮。

  5．1 表面检验

表面无锈蚀、无污染、无飞溅：表面擦伤，撞痕脏乱及缺口应小于0.33mm为合格。

  5．2 焊接检验

  5．2．1 焊接接头的表面及热影响区，不得有裂纹，气孔夹渣和弧坑咬边等缺陷。

  5．2．2 焊接接头的咬边深度，不得大于0.55mm，咬边连续长度不得大于100mm，焊接接头两侧咬边的总长度不得超过焊接接头长度的10%。

  5．2．3 对接接应焊透，错边量不应大于板厚的1/10且不大于1.5mm。

  5．2．4 对接头不得有低于母材较薄板的厚度。

  5．2．5 角焊接头焊脚不得小于母材较薄板的厚度。

  5．2．6 水箱内壁横、直、角、焊缝氩弧接头应焊透，做到焊缝平整，不得有焊瘤。

  5．2．7 水箱型钢支座上平面焊缝磨平至母材面。

5．3 箱体尺寸检验

箱体外形尺寸检验、项目、公差按下表所列：

项目		设计尺寸（mm）	允许公差（mm）
水箱本体	外形尺寸 （长*宽*高）	≤5000	0~20
		＞5000	0~（L/100+5）
	垂直高	高度≤5000	0~10
		高度＞5000	0~（L/100+5）
部位安装、接管位置			±10
底架	上部长度 （水箱安装部分）	≤4000	0~5
			0~（L/100+5）且≤15
		＞4000
			0~（L/100+5）且≤15
螺栓孔中心距离			±10

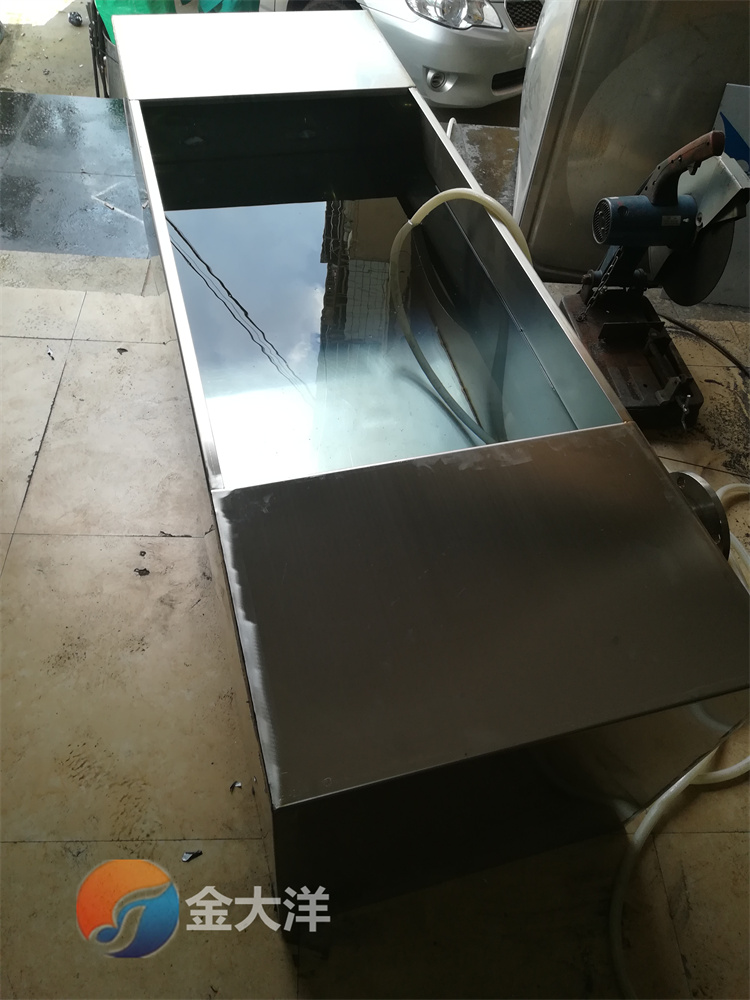

5、 渗漏试验：

组合式不锈钢水箱焊缝进行满水实验，水箱注满水后24小时无渗漏无变形为合格。
