不锈钢水箱常见问题

详解组合式不锈钢水箱加强筋是怎么设置的?

来源:金大洋水箱厂    发布时间: 2019-05-09    阅览次数:9711 次
组合式水箱加强筋设计在箱体内部,包括了主拉筋和辅拉筋等。

组合式水箱储水后,随着其储水深度的增加,水压也是越来越高,为了使水箱能正常储水而不被水压作用下变形损坏,在制作安装水箱的时候就必须设置好加强筋。

组合式不锈钢水箱的加强筋是设置在箱体内部的,加强筋可采用不锈钢角钢,材质与箱体壁相同,常规是采用SUS304不锈钢材质。我们把加强筋分为主筋和辅筋,主筋包括横向拉筋、纵向拉筋、立柱三种。辅筋为斜置拉筋一种。

拉筋的设置位置如何?

主拉筋设置位置中,在四个侧面相应的两个对称面上,纵向、横向拉筋的端部是在箱体上拼接的板材十字焊缝结合处处焊接,冲压板规格为1M*1M的板材,相邻的纵向、横向拉筋设置间距应为1M冲压板规格为0.5M*0.5M的板材,相邻的纵向、横向拉筋设置间距应为0.5M。立柱的设置数量和位置是根据组合式不锈钢水箱顶盖板十字焊缝的数量和位置确定,立柱上端焊接与十字焊缝结合处,保持立柱垂直,下端焊接于箱体内底部。

辅筋也就是斜拉筋的设置,是在纵向横拉拉筋的端部,以与主拉筋成约45度的角度,在上下左右四个方向上设置4条斜拉筋,(简单说就是主拉筋一端需4根斜拉筋进行设置),常规斜拉筋的长度为500MM。箱体底部和侧板处也需要各设置一条拉筋。组合式不锈钢水箱内部加强筋设计图如下:

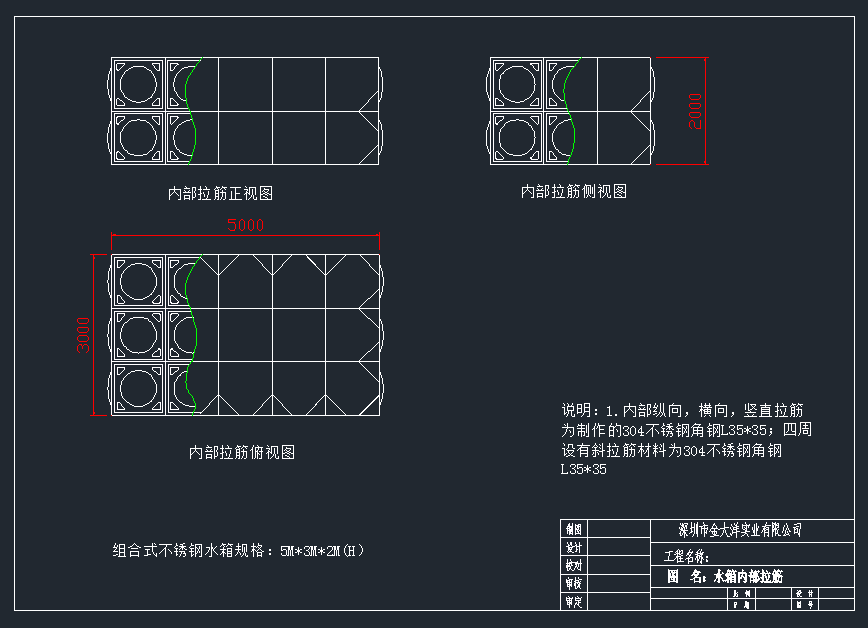

 组合式不锈钢水箱加强筋设计图

  有一点需要注意,就是纵向拉筋和横向拉筋,立柱三者交汇处,结合的地方应该焊接在一起,以增加三者自身的防弯曲作用。上述的加强筋的设置方法,再采用合理的加强筋厚度。经过液体容器受力分析,分析结果是,结构合理、结实耐用,完全满足用户的生活用水和消防用水的储水需求。同时,经过多项组合式不锈钢水箱的工程实践,也足以证明上述设置方法是合理正确的。

 本文可供求购不锈钢水箱的用户阅读,使其对不锈钢水箱加强筋的设置有全面的了解;也可供初学水箱安装的人员作为入门了解。 下面再提供组合式不锈钢水箱加强筋工程实践的照片给您,做更为直观的了解!

  产品名称:组合式不锈钢水箱

  供货单位:深圳市金大洋实业有限公司

  使用单位:深圳华润三九药业股份有限公司

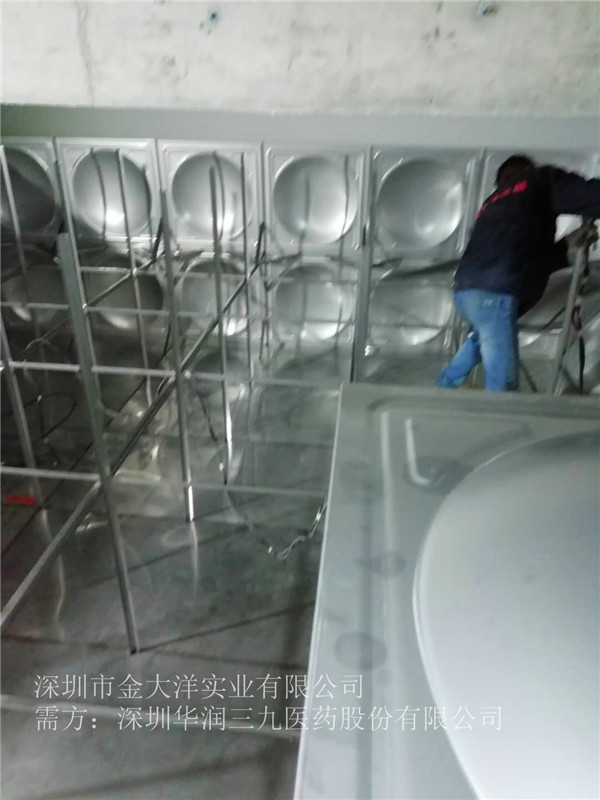

组合式不锈钢水箱加强筋照片

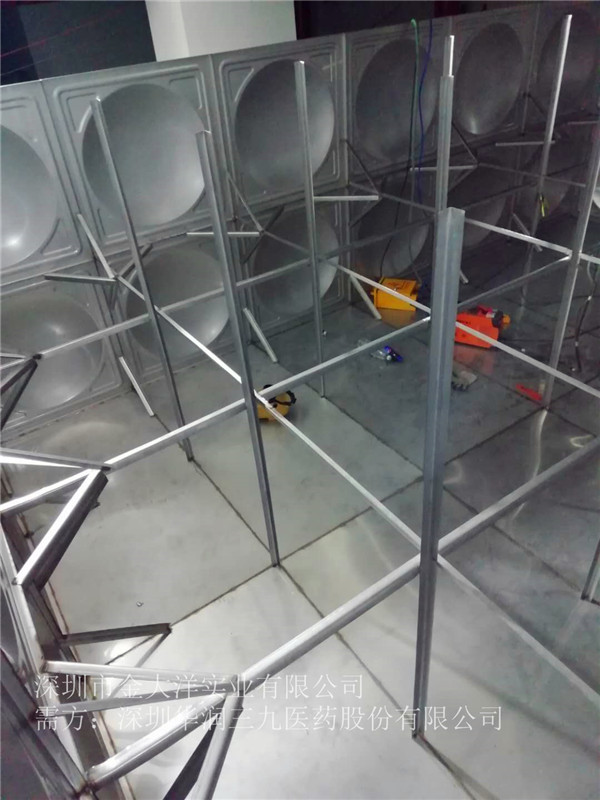

组合式不锈钢水箱加强筋照片1

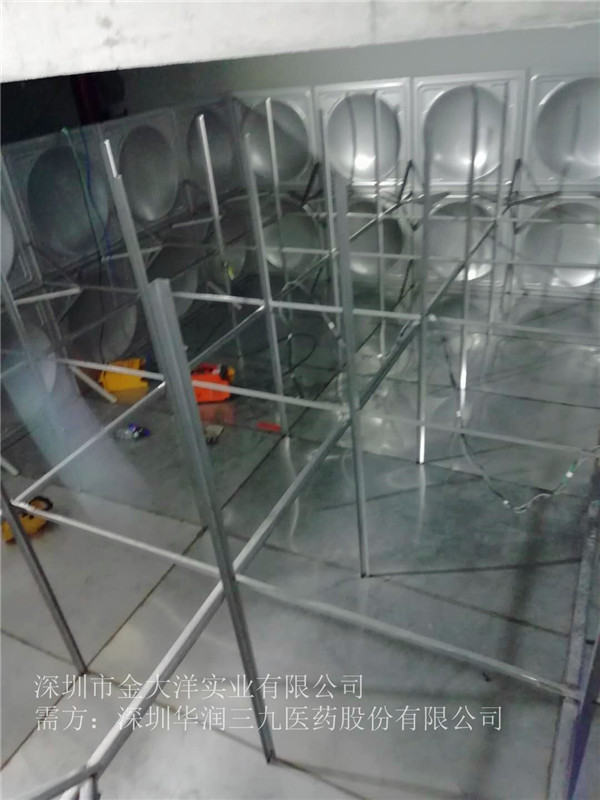

组合式不锈钢水箱加强筋照片2
